Kompenzatori

Industrijski kompenzatori za cevovode

Kompenzatori za cevovode, poznati i kao dilatacioni spojevi, fleksibilni su elementi namenjeni preuzimanju termičkog širenja i pomeranja u cevovodnim sistemima. U zavisnosti od konstrukcije i materijala, koriste se i za smanjenje prenosa vibracija i buke. Pravilnim izborom i ugradnjom smanjuju se opterećenja na cevovod, spojeve i povezanu opremu.

KE MOTION HYDRO nudi gumene i metalne kompenzatore za industriju, vodoprivredu, grejanje, hlađenje i procesna postrojenja. Odgovarajuća izvedba bira se prema medijumu, pritisku, temperaturi i očekivanim pomeranjima.

Namena kompenzatora u cevovodnim sistemima

U zavisnosti od izvedbe, kompenzatori se koriste za:

• Preuzimanje termičkog širenja i skupljanja: kompenzaciju promena dužine cevovoda usled promene temperature.
• Kompenzaciju pomeranja: preuzimanje aksijalnih, lateralnih ili ugaonih pomeranja, u granicama predviđenim za konkretnu konstrukciju.
• Smanjenje prenosa vibracija i buke: naročito kod odgovarajućih gumenih kompenzatora u sistemima sa pumpama i drugom opremom.

Dozvoljena pomeranja, način ugradnje i zahtevi za oslonce određuju se prema odabranoj izvedbi i projektu cevovoda. Kompenzatori se ne koriste za prinudno ispravljanje montažnih odstupanja koja prelaze dozvoljene vrednosti.

Osnovna podela kompenzatora prema materijalu i primeni

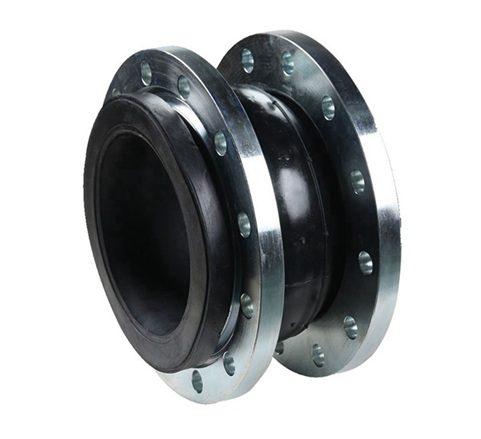

Gumeni kompenzatori

Gumeni kompenzatori koriste se za smanjenje prenosa vibracija i buke i preuzimanje pomeranja u cevovodima sa pumpama, HVAC instalacijama, vodovodnim i drugim industrijskim sistemima.

Serija KE-Rflex obuhvata različite izvedbe, sa izborom elastomera prema medijumu i radnim uslovima, uključujući EPDM, NBR i druge materijale.

Detaljnije informacije o materijalima, priključcima i primenama pogledajte na stranici Gumeni kompenzatori.

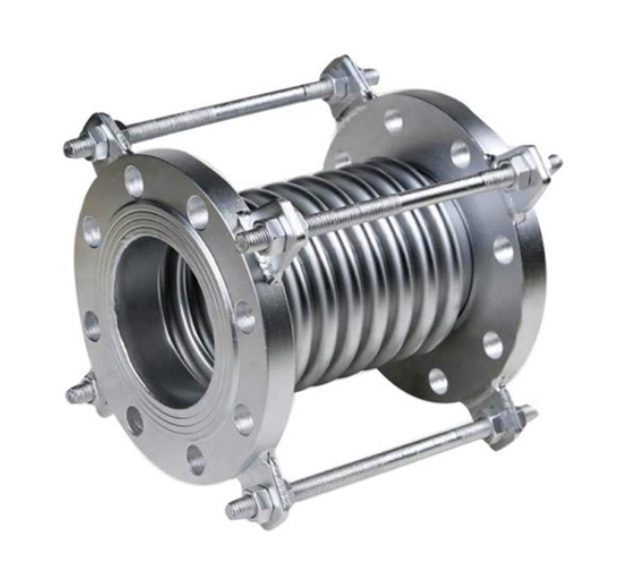

Metalni kompenzatori

Metalni kompenzatori koriste se za preuzimanje termičkih dilatacija i pomeranja u parovodima, toplovodima i drugim industrijskim cevovodima. Metalni meh izrađuje se od odgovarajućeg nerđajućeg čelika, prema medijumu i projektnim uslovima.

Serija KE-Mflex obuhvata različite konstrukcije za aksijalna, lateralna ili ugaona pomeranja, sa priključcima prilagođenim zahtevima sistema.

Više informacija o konstrukcijama, materijalima i primenama pogledajte na stranici Metalni kompenzatori.

Dimenzije, pritisci i vrste priključaka

Kompenzatori se biraju prema nominalnom prečniku cevovoda, priključnim dimenzijama i potrebnoj ugradnoj dužini. Dostupni opsezi dimenzija i pritisaka zavise od vrste kompenzatora, materijala i konstrukcije.

Prema načinu povezivanja, ponuda obuhvata:

• Prirubničke kompenzatore — za spojeve koji omogućavaju demontažu i održavanje.
• Navojne gumene kompenzatore — sa holender priključcima, za odgovarajuće instalacije manjih prečnika.
• Metalne kompenzatore sa krajevima za zavarivanje — za direktno povezivanje sa cevovodom.

Dozvoljeni radni pritisak proverava se zajedno sa temperaturom, medijumom i zahtevanim pomeranjem za konkretnu izvedbu.

Izbor kompenzatora i zahtev za ponudu

Za izbor odgovarajućeg kompenzatora i pripremu ponude pošaljite:

• nominalni prečnik DN i priključne dimenzije;
• radni i projektni pritisak;
• radnu i projektnu temperaturu;
• vrstu medijuma;
• potrebnu ugradnu dužinu;
• očekivana aksijalna, lateralna i/ili ugaona pomeranja;
• tip priključka i potrebnu količinu.

Ako menjate postojeći kompenzator, priložite tehnički crtež ili fotografije sa dimenzijama.

Pošaljite nam upit za ponudu.
