Obrtni priključci za vodu, paru, ulje i vazduh

Obrtni priključak — u praksi poznat i kao rotary joint, rotary union, rotacioni ili obrtni spoj — prenosi fluid iz stacionarnog cevovoda u rotirajući deo mašine: grejani valjak, kalander, sušarski bubanj, vreteno ili rotacioni sto.

KE Motion Hydro proizvodi nove obrtne priključke za sve radne medije: vodu i emulzije, zasićenu paru, termalno ulje, hidrauliku i komprimovani vazduh. Ne bavimo se reparacijom — reparirana jedinica retko vrati fabričke performanse zaptivanja. Isporučujemo nove priključke projektovane za konkretan radni režim vaše mašine.

Zamena za Deublin, Maier, Rotoflux, Kadant Johnson i Johnson-Fluiten

Većina rotirajućih mašina u srpskoj industriji je opremljena priključcima stranih proizvođača. Kada takva jedinica otkaže, problem najčešće nije cena nego rok — čekanje na uvoz meri se nedeljama, a linija stoji.

Izrađujemo obrtne priključke kao dimenziono i funkcionalno kompatibilnu zamenu za jedinice sledećih proizvođača:

• Deublin — priključci za rashladnu tečnost, vazduh i hidrauliku na alatnim mašinama, vretenima i rotacionim stolovima
• Christian Maier (Maier) — priključci za paru i termalno ulje na kalanderima i grejanim valjcima
• Rotoflux — univerzalne i višekanalne izvedbe za mašinsku obradu i procesne linije
• Kadant Johnson — parni priključci sa sifonskom cevi za sušare u industriji papira
• Johnson-Fluiten — priključci za paru, ulje i vodu u procesnoj industriji i metalurgiji

Zamena se ugrađuje bez ikakvih izmena na mašini. Preuzimamo priključne mere, tip navoja ili prirubnice, prečnik i dužinu sifonske cevi, smer rotacije i radni režim sa vašeg postojećeg komada.

Identifikacija po kataloškoj oznaci

Ako na priključku ili u dokumentaciji imate oznaku proizvođača, to je sve što nam treba. Radimo identifikaciju po oznakama tipa Deublin 1102-070-103, 902-121-188, 1005-020-037, 357-130-222, 1690-000-168, kao i po oznakama serija Maier, Rotoflux, Kadant Johnson i Johnson-Fluiten.

Pošaljite fotografiju pločice ili sam broj — utvrđujemo o kojoj se izvedbi radi i predlažemo odgovarajući priključak iz naše proizvodnje. Identifikacija i tehnički predlog su besplatni.

Ako oznaka nije čitljiva ili je nema, dovoljan nam je sam komad ili njegove mere.

Rešenja po radnom mediju

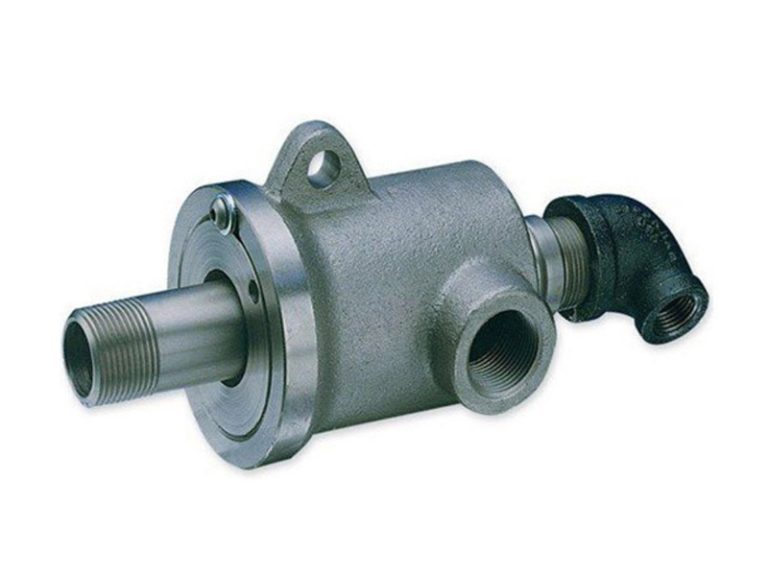

Para i termalno ulje, do 300 °C. Robusne izvedbe sa grafitnim ležajevima koji trpe termičke dilatacije, sa unutrašnjom sifonskom cevi za odvod kondenzata. Namenjene kalanderima i grejanim valjcima u industriji papira, gume i plastike, kao i sušarskim grupama.

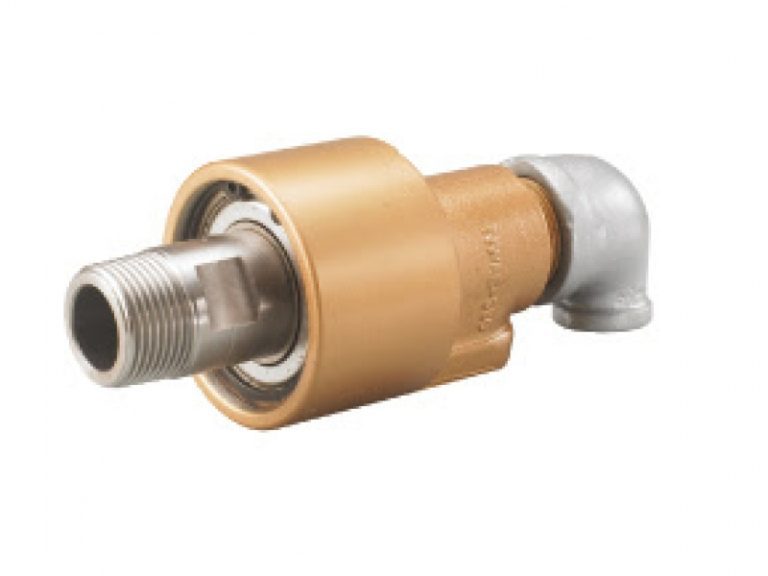

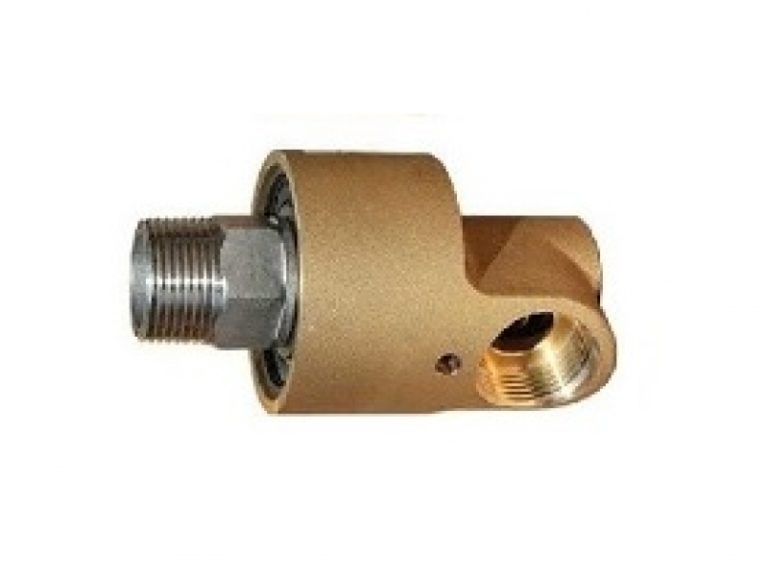

Voda i emulzije. Priključci sa balansiranim zaptivačima SiC/SiC, otporni na koroziju i abraziju. Koriste se za hlađenje valjaka u valjaonicama i za dovod rashladne tečnosti na alatnim mašinama.

Vazduh i hidraulika. Izvedbe za pneumatska kvačila, rotacione stolove, kranove i građevinsku mehanizaciju, sa kućištem prilagođenim radnom pritisku.

Konstrukcija i izrada po meri

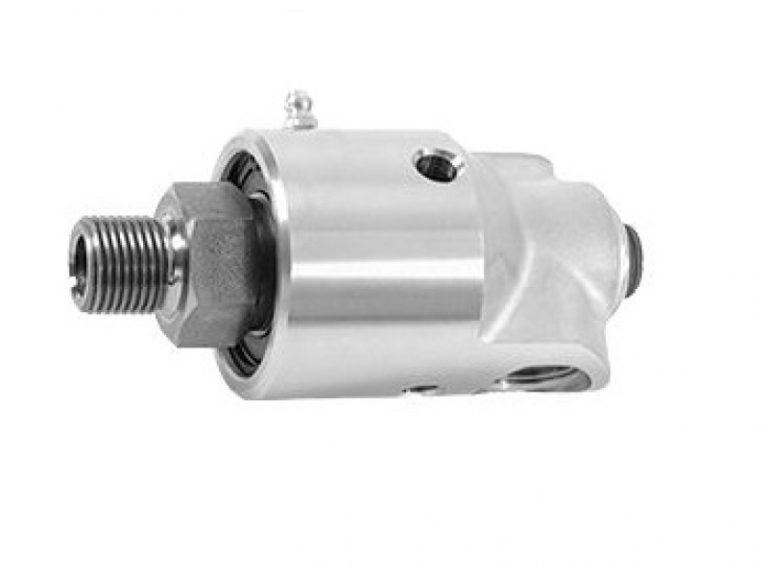

Proizvodimo obrtne priključke u jednosmernim, dvosmernim i višekanalnim izvedbama, sa sifonskom cevi ili bez nje. Za svaku aplikaciju prvo definišemo radnu tačku — pritisak, temperaturu, broj obrtaja i tip medija — pa tek onda biramo tribološki par i ležajeve.

Kada serijska izvedba ne odgovara, izrađujemo priključak po vašem crtežu ili uzorku.

Materijali i tribološki parovi

• Zaptivni sklopovi — silicijum karbid (SiC) za abrazivne fluide; za visoke temperature grafit impregniran antimonom u paru sa volfram karbidom
• Rotor i kućište — rotori od nerđajućeg čelika radi zaštite od erozije i korozije; kućišta od aluminijuma za vazduh, odnosno čelika za paru i hidrauliku
• Ležajevi — isključivo novi ležajevi renomiranih proizvođača, sa C3/C4 zazorom za termičke aplikacije

Gde se ugrađuju naši obrtni priključci

Industrija papira i kartona — sušni cilindri i kalanderi. Parni priključci sa sifonskom cevi za odvod kondenzata, najzahtevnija primena po pitanju termičkih dilatacija.

Prerada gume i plastike — grejani valjci na kalanderima i ekstruderima, sa termalnim uljem kao medijem.

Metalurgija i valjaonice — hlađenje valjaka vodom i emulzijom, gde su abrazija i korozija glavni uzrok otkaza. Posebne izvedbe za mašine za kontinuirano livenje.

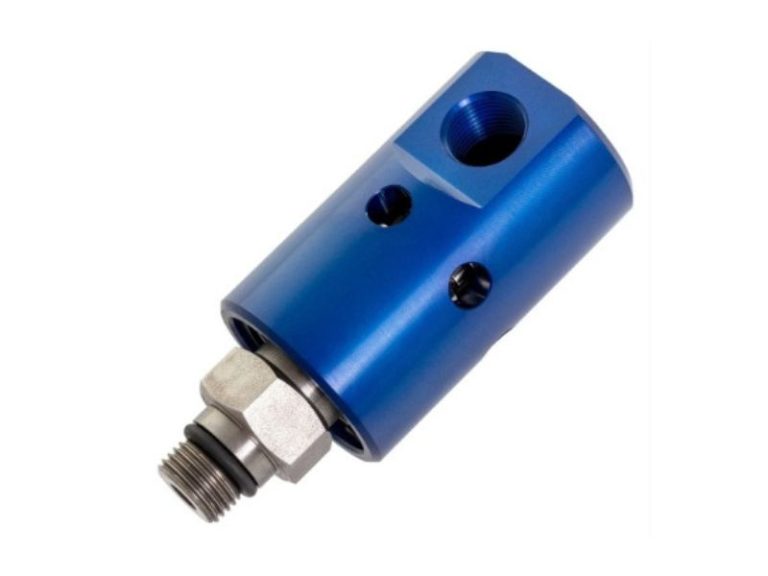

Mašinska obrada — dovod rashladne tečnosti kroz vreteno na CNC i alatnim mašinama, pri visokim obimnim brzinama.

Građevinska mehanizacija i dizalice — višekanalni priključci za hidrauliku i pneumatska kvačila na rotirajućim nadgradnjama.

Prehrambena industrija i cementare — sušenje i grejanje valjaka i bubnjeva parom.

Zatražite ponudu

Za ponudu su nam potrebni: medij, radni pritisak i temperatura, broj obrtaja, tip priključka (navoj ili prirubnica) i smer rotacije. Ako te podatke nemate pri ruci, dovoljna je fotografija postojećeg priključka.

info@kemotionhydro.com | +381 63 451-842

---

Deublin, Maier, Rotoflux, Kadant Johnson i Johnson-Fluiten su registrovani žigovi svojih vlasnika. KE Motion Hydro nije ovlašćeni distributer niti je povezan sa navedenim kompanijama. Nazivi i kataloške oznake navode se isključivo radi označavanja tehničke kompatibilnosti naših proizvoda.
